平板擦拭接觸點是許多電池連接器的重要設計特征，有助于實現更好的電力傳輸并延長連接器壽命。

該設計由安德森電源公司于1954年發明，具有自清潔、自鎖定的特點，并為設備電池連接器帶來多項關鍵優勢。總體而言，平板擦拭接觸點能夠：

實現更高效的動力傳輸

支持更高功率的傳輸

防止接觸面積聚灰塵

降低電弧損傷和接觸點蝕的風險

電池連接器接觸點的關鍵類型

在進一步探討其優勢之前，有必要了解電池連接器的不同類型及其特點。對于需要高功率連接的設備，最常見的兩種連接器是平板擦拭式和插針-插孔式。

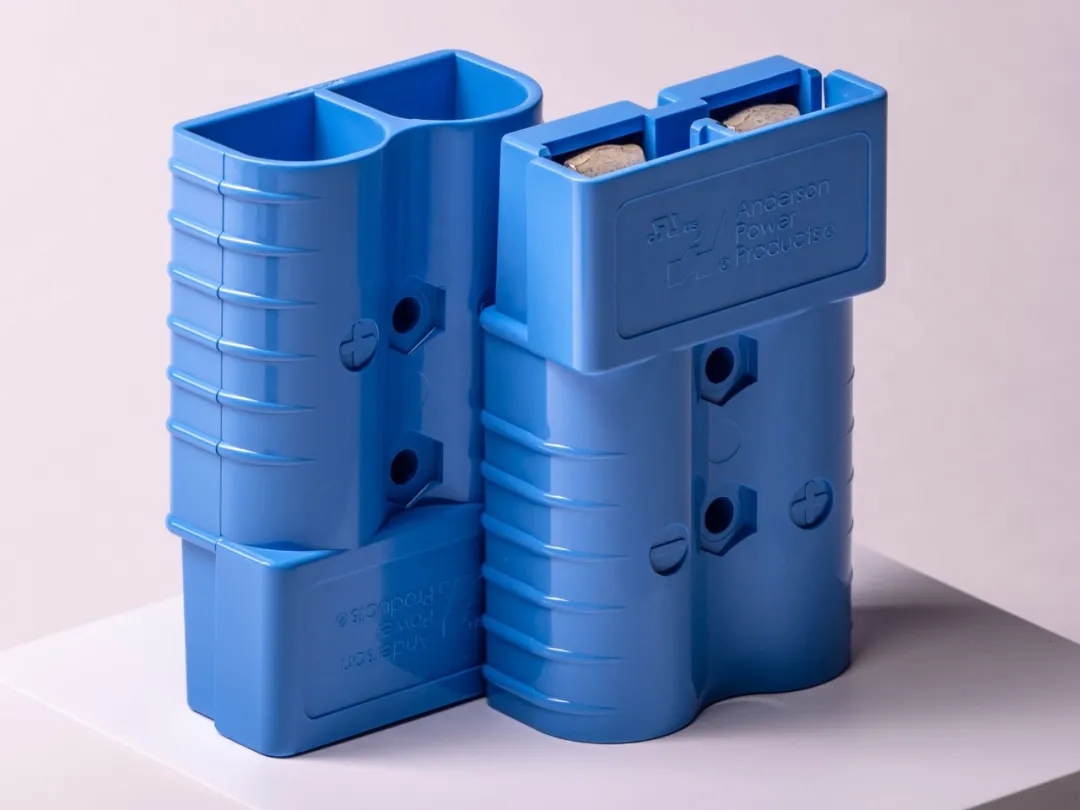

平板擦拭式接觸點為無性別設計（無明確公母端），可從任意一端安裝并互連。這類接觸點通常采用鍍銀純銅制成，銅提供優異的導電性，而銀鍍層則能防止銅氧化。

插針-插孔式接觸點則具有明確的公端（插針）和母端（插孔），其設計通常遵循德國DIN 43589-1、EN 1175-1等標準。該類型在插拔時所需力度較小，且由于多點接觸，在高振動環境中連接更穩定，尤其有利于防止信號傳輸中斷。

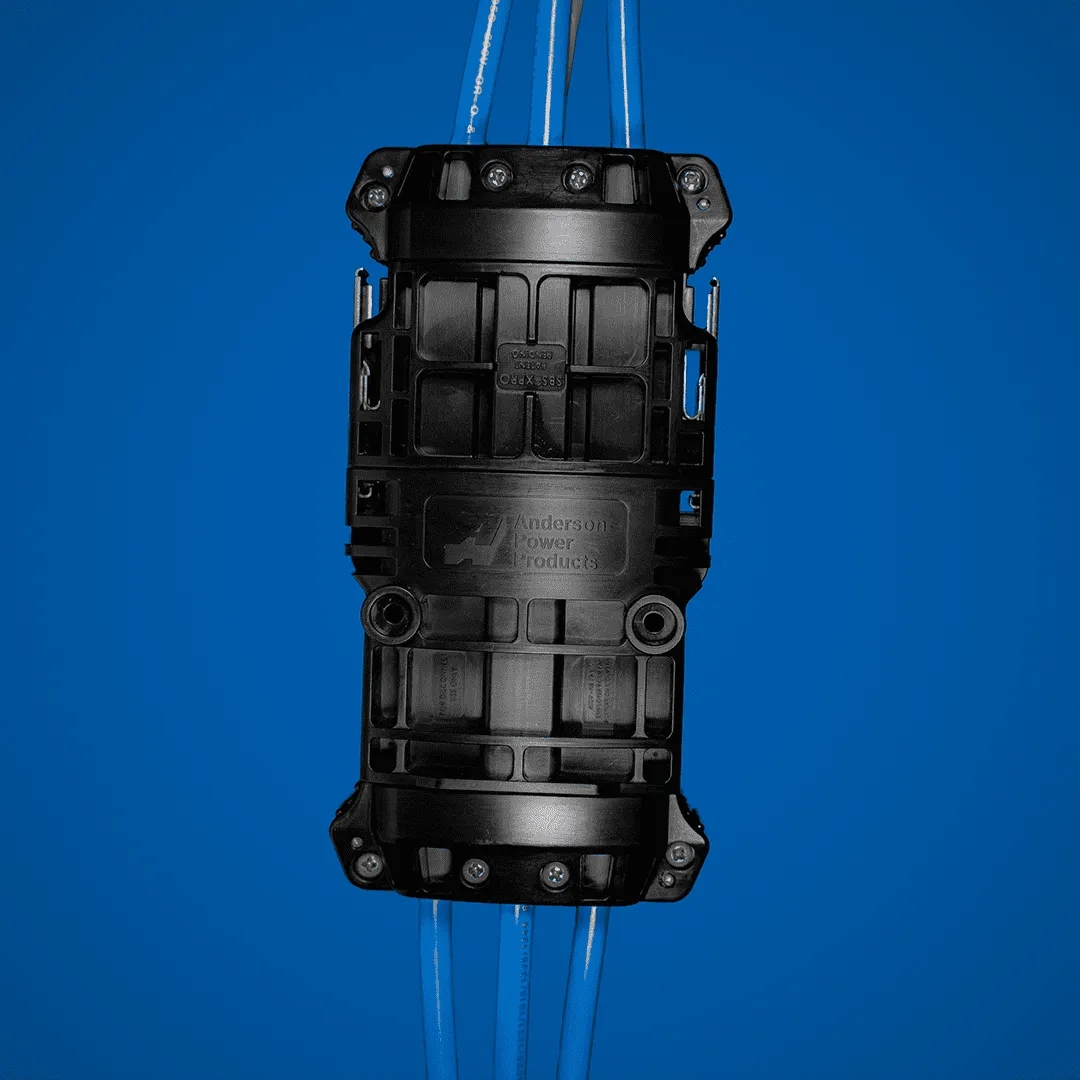

值得注意的是，并非所有連接器都完全屬于單一類型。例如，安德森電源的SBSXPRO密封連接器，其三個電源接觸點采用平板擦拭設計，而八個輔助信號接觸點則采用插針-插孔式設計。

平板擦拭接觸點對電池系統的優勢

1. 提升電力傳輸效率

平板接觸設計具有大而平滑的配合表面，連接時電阻較低，從而能傳輸更高功率和電流，同時減少能量以熱量形式損耗。這有助于提升整體能效，對關注能源消耗的企業具有積極意義。

其效率也取決于制造工藝。優質制造商通常選用高純度銅材、厚銀鍍層及專業電鍍技術，確保鍍層附著牢固。通過UL 1977等標準的嚴格壽命測試，進一步保證了連接器的長期耐久性與性能。

2. 彈簧結構支持更高功率傳輸

平板擦拭接觸點的彈簧通常由不銹鋼制成，獨立位于接觸面后方，持續施加壓力以保持連接穩定，防止因振動意外斷開。

由于彈簧與導電部分分離，接觸點可設計得更厚以承載更大電流，而彈簧仍能提供足夠的保持力。相比之下，插針-插孔式的彈簧通常與插座一體，既要負責接觸壓力又要導電，限制了接觸點的厚度與功率承載能力。

3. 自清潔功能防塵

平板擦拭接觸點具有自清潔能力，能有效減少灰塵積聚，延長使用壽命。在戶外或粉塵較多的工業環境中，接觸點表面易受污染，灰塵可能腐蝕銀鍍層，暴露底層銅，導致導電性下降或引發電弧。

每當連接器插合時，接觸面之間的相對滑動可刮除污垢和氧化層，實現自清潔。此外，其平滑表面設計不易積存雜物，減少了維護需求。

4. 減少電弧損傷與接觸點蝕

平板擦拭接觸點能降低點蝕風險，延長連接器壽命。點蝕通常因接觸面臟污或帶電插拔產生電弧而引起，損傷銀鍍層后可能暴露銅基，影響性能。

平板擦拭設計在接觸點前端設有凸起的“犧牲端”，可將電弧限制在小范圍內，避免影響后部主要的導電接觸區。此外，其平整的表面與過擦機制有助于保持接觸面光潔，減少劃痕。相比之下，插針-插孔式在重復插拔中易因刮擦產生磨損，長期可能形成深劃痕。

因此，許多平板擦拭連接器可承受高達10,000次插拔循環，而一些高功率插針-插孔式連接器的壽命通常約為5,000次。

未來展望

平板擦拭接觸點將繼續作為高功率、高效、耐用的電池連接器的行業標準。其自清潔特性、抗電弧損傷能力以及支持大電流傳輸?shù)脑O(shè)計，使其在嚴苛工業環境中表現出色，有助于提升系統可靠性與使用壽命。
