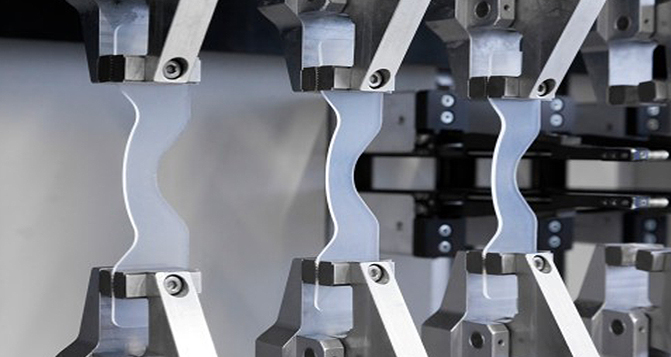

拉伸強(qiáng)度定義

拉伸強(qiáng)度，是指在測(cè)試膠料樣品時(shí)，將試樣逐漸拉伸直至斷裂過程中所能承受的最大拉伸應(yīng)力。這一指標(biāo)是衡量膠料力學(xué)性能的重要指標(biāo)之一。衛(wèi)浴橡膠軟管生產(chǎn)廠家

影響拉伸強(qiáng)度的關(guān)鍵因素

分子量：對(duì)于橡膠而言，其拉伸強(qiáng)度隨分子量的增大而提升，通常分子量在30萬至35萬之間的橡膠展現(xiàn)出最佳的拉伸強(qiáng)度。東莞廚房衛(wèi)浴電器橡膠硅膠配件源頭廠家

分子量分布：分子量分布較窄的橡膠材料往往具有較高的拉伸強(qiáng)度。廚房衛(wèi)浴電器橡膠硅膠配件價(jià)格

極性取代基：主鏈上含有極性取代基的橡膠，如丁腈橡膠中的丙烯腈含量增加，會(huì)增強(qiáng)分子間作用力，從而提高拉伸強(qiáng)度。橡膠產(chǎn)品加硫

結(jié)晶度：橡膠的結(jié)晶度與其拉伸強(qiáng)度成正比，如天然橡膠（NR）、氯丁橡膠（CR）等結(jié)晶度較高的橡膠品種具有較高的拉伸強(qiáng)度。

分子鏈取向：橡膠分子鏈在受到外力作用后發(fā)生取向，這將導(dǎo)致平行于取向方向的拉伸強(qiáng)度增加，而垂直于取向方向的拉伸強(qiáng)度則降低。

交聯(lián)密度與鍵能：拉伸強(qiáng)度隨交聯(lián)密度的增加先增后減，存在一個(gè)峰值。交聯(lián)鍵類型對(duì)拉伸強(qiáng)度的影響按離子鍵、多硫鍵、雙硫鍵、單硫鍵、碳碳鍵的順序遞減。

炭黑特性：炭黑粒子小、結(jié)構(gòu)性低且表面含氧基團(tuán)多的品種，如低結(jié)構(gòu)高耐磨炭黑，能顯著提升橡膠的拉伸強(qiáng)度、撕裂強(qiáng)度和伸長(zhǎng)率。

填料影響：填料粒子小、表面積大、表面活性高的補(bǔ)強(qiáng)效果好，但結(jié)晶橡膠與非結(jié)晶橡膠對(duì)結(jié)構(gòu)性的要求不同。

軟化劑用量：軟化劑用量過多（超過5份）會(huì)降低硫化膠的拉伸強(qiáng)度。衛(wèi)浴橡膠件硫化

共混改性：通過橡膠與其他材料的共混，如NR/PE、NBR/PVC等，可以有效提高拉伸強(qiáng)度。

橡膠的撕裂強(qiáng)度

撕裂強(qiáng)度概述

撕裂強(qiáng)度是評(píng)價(jià)橡膠（硫化膠）抵抗撕裂破壞能力的重要指標(biāo)。不同種類橡膠的撕裂強(qiáng)度各異，一般規(guī)律為：NR > 聚酯型熱塑性彈性體 > IR > PUR > CO > NBR > IIR > CR > CSM > SBS > BR > SBR > EPDM > FKM > Q > ACM。衛(wèi)浴產(chǎn)品橡膠件

撕裂強(qiáng)度與硫化體系

交聯(lián)密度：撕裂強(qiáng)度與交聯(lián)密度之間存在最佳值關(guān)系，即隨交聯(lián)密度增加，撕裂強(qiáng)度先增后減。

硫化體系選擇：傳統(tǒng)硫磺-促進(jìn)劑體系（硫磺用量2.0-3.0份，中等活性、平坦性好的促進(jìn)劑如DM、CZ）更利于獲得高撕裂強(qiáng)度。有效硫化體系雖可降低過硫影響，但會(huì)降低撕裂強(qiáng)度。

撕裂強(qiáng)度與填充體系

碳黑粒徑與結(jié)構(gòu)：小粒徑、低結(jié)構(gòu)度的碳黑有利于提高撕裂強(qiáng)度。橡膠產(chǎn)品定價(jià)

補(bǔ)強(qiáng)填充劑：各向同性的補(bǔ)強(qiáng)填充劑（如碳黑、白碳黑等）比各向異性的補(bǔ)強(qiáng)填充劑更能提高撕裂強(qiáng)度。

偶聯(lián)劑改性：某些偶聯(lián)劑改性的無機(jī)填料也能提升撕裂強(qiáng)度。

軟化體系對(duì)撕裂強(qiáng)度的影響

軟化劑選擇：軟化劑的加入通常會(huì)降低撕裂強(qiáng)度，尤其是石蠟油對(duì)丁苯橡膠極為不利，而芳?xì)溆蛣t能較好保持撕裂強(qiáng)度。

高芳?xì)溆蛻?yīng)用：在丁晴橡膠和氯丁橡膠中使用芳?xì)浜扛哂?0-60%的高芳?xì)溆妥鳛檐浕瘎Ｂ萁z橡膠墊圈

特別聲明：內(nèi)容來源 橡膠技術(shù)網(wǎng) 僅供參考，以傳遞更多信息而不是盈利。版權(quán)屬于原作者。如有侵權(quán)，請(qǐng)聯(lián)系刪除。
