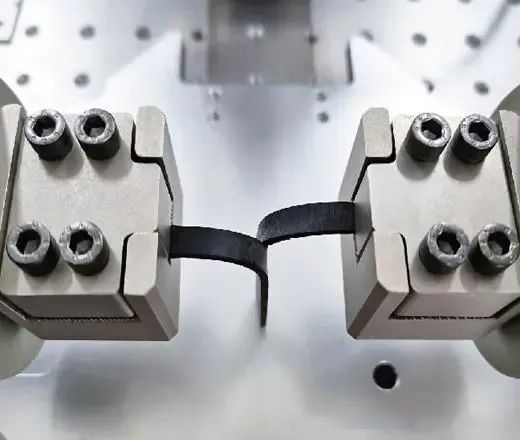

橡膠撕裂強(qiáng)度的層級解析

橡膠材料的撕裂強(qiáng)度展現(xiàn)出顯著的多樣性，從天然橡膠（NR）的卓越表現(xiàn)，逐步過渡到聚酯型熱塑性彈性體、異戊橡膠（IR）等，直至氟橡膠（FKM）和硅橡膠（Q）等高強(qiáng)度要求下的較低表現(xiàn)。具體排序揭示了不同橡膠種類在應(yīng)對撕裂挑戰(zhàn)時的性能梯度。儲能產(chǎn)業(yè)橡膠硅膠配件批發(fā)廠家

硫化體系與撕裂強(qiáng)度的微妙平衡

硫化體系的優(yōu)化是提升橡膠撕裂強(qiáng)度的關(guān)鍵。交聯(lián)密度的調(diào)控尤為微妙：初期增長促進(jìn)撕裂強(qiáng)度達(dá)到峰值，但過度交聯(lián)則迅速削弱此性能，類似拉伸強(qiáng)度的變化規(guī)律。密封用橡膠硅膠材料表面有氣泡

采用硫磺-促進(jìn)劑的傳統(tǒng)體系，并精細(xì)調(diào)整硫磺量（2.0-3.0份）與促進(jìn)劑種類（如DM、CZ），以追求最佳撕裂強(qiáng)度，同時避免過硫帶來的不利影響。特別地，天然橡膠在采用有效硫化體系時撕裂強(qiáng)度雖有所下降，但對過硫的敏感度較低。密封橡膠硅膠材料類型分類

填充體系對撕裂強(qiáng)度的精細(xì)調(diào)控

填充體系的選擇與用量直接影響撕裂強(qiáng)度。碳黑粒徑減小及結(jié)構(gòu)度降低均有助于提升撕裂強(qiáng)度。在天然橡膠中，高耐磨碳黑的增加顯著增強(qiáng)撕裂性能；丁苯橡膠則在特定碳黑用量（60-70份）下達(dá)到撕裂強(qiáng)度最大值，隨后趨于下降。合成橡膠，特別是丁基橡膠，通過碳黑補(bǔ)強(qiáng)可顯著增強(qiáng)撕裂性能。密封橡膠硅膠材料參數(shù)

此外，各向同性的補(bǔ)強(qiáng)劑如碳黑、白碳黑等優(yōu)于各向異性的陶土、碳酸鎂，而特定偶聯(lián)劑改性的無機(jī)填料也能有效提升撕裂強(qiáng)度。型橡膠密封圈

軟化體系中的撕裂強(qiáng)度考量

軟化劑的選擇對撕裂強(qiáng)度具有重要影響。一般而言，軟化劑的加入會降低撕裂強(qiáng)度，特別是石蠟油對丁苯橡膠尤為不利。長方形橡膠墊圈

相比之下，芳?xì)溆蛣t能有效保持甚至提升丁苯橡膠的撕裂強(qiáng)度。對于丁晴橡膠和氯丁橡膠，應(yīng)選用芳?xì)浜扛哂?0-60%的高芳?xì)溆妥鳛檐浕瘎源_保撕裂性能的穩(wěn)定性。儲能產(chǎn)業(yè)橡膠硅膠配件有哪些廠家

特別聲明：內(nèi)容來源 橡膠技術(shù)李秀權(quán)工作室 僅供參考，以傳遞更多信息而不是盈利。版權(quán)屬于原作者。如有侵權(quán)，請聯(lián)系刪除。
